電磁兼容無憂:隔離電源中安規電容的高效配置方案

發布時間:2025-11-11 責任編輯:lina

【導讀】在開關電源的設計中,電磁兼容性(EMC)是衡量產品質量的重要指標。據統計,超過50%的產品在首次EMC測試中無法通過,這在很大程度上源于對安全電容設計的忽視。


在開關電源的設計中,電磁兼容性(EMC)是衡量產品質量的重要指標。據統計,超過50%的產品在首次EMC測試中無法通過,這在很大程度上源于對安全電容設計的忽視


作為電磁兼容設計中的關鍵元件,X電容和Y電容雖然在外觀上相似,卻在電路中都扮演著不可替代的角色。它們的正確使用,直接關系到電源系統能否滿足嚴格的電磁兼容標準。

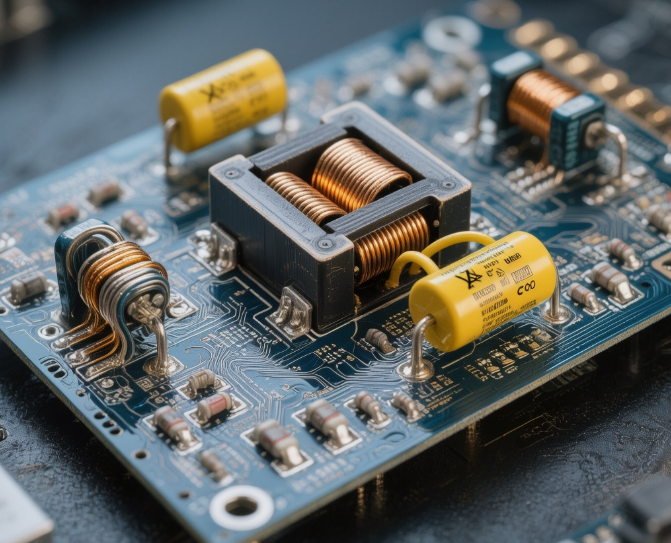

電磁兼容無憂:隔離電源中安規電容的高效配置方案


01 隔離電源與電磁兼容性的重要性


隔離電源的設計本質是在輸入與輸出電路之間建立電氣隔離屏障,通過變壓器、光耦或電容等元件實現能量和信號的傳輸。


這種隔離不僅能防止高壓浪涌損壞敏感電路,還能消除不同接地電位引起的干擾問題。


在電磁兼容性方面,隔離電源面臨雙重挑戰:一方面需要抑制內部的電磁干擾,防止其對電網或其他設備造成影響;另一方面要抵御外部的干擾,保證自身在復雜電磁環境中的穩定運行。


根據IEC標準,隔離可分為功能型、基本型、補充型和增強型四個級別,不同級別對應不同的安全要求和應用場景。


一項專業研究顯示,優良的隔離設計能將系統共模噪聲抑制比提高40-60dB,顯著提升系統在惡劣電磁環境下的穩定性。


02 電磁兼容性設計的核心原則


電磁兼容設計主要從三個層面入手:減小干擾源的電磁干擾能量、切斷干擾傳播途徑以及提高受擾設備的抗干擾能力


開關電源由于內部的快速開關動作(IGBT或MOSFET),會產生較高的di/dt和dv/dt,從而形成強烈的電磁干擾


設計中的常見策略包括:使用瞬態電壓抑制二極管和壓敏電阻來吸收瞬變浪涌,采用直流EMI濾波器并確保良好接地,以及構建低通濾波電路以減小輸入線上的紋波電壓。


在開關管開通和關斷時,由于開關時間很短以及引線電感、變壓器漏感的存在,回路會產生較高的di/dt、dv/dt,從而形成電磁干擾。


為減少△V,就必須減小回路引線電感值,為此,在設計時常使用一種叫 “多層低感復合母排” 的裝置,該種母排裝置能將回路電感降低到足夠小,達lOnH級,從而達到減小高頻逆變回路電磁干擾的目的。


03 X電容與Y電容的基礎知識


什么是X電容?


X電容,全稱為“線對線電容”,跨接在火線(L)與零線(N)之間,用于消除來自電力線的差模干擾。


它被稱為“X”電容是因為其連接位置形如字母“X”。X電容的容值通常比Y電容大,能夠吸收火線與零線之間的高頻噪聲


什么是Y電容?


Y電容,全稱為“線對地電容”,跨接于火線(L)與地線(G)或零線(N)與地線(G)之間,主要抑制共模干擾。


它之所以被稱為“Y”電容,是因為其連接方式形似字母“Y”。Y電容的總容量一般都不能超過4700pF,以防止對地漏電流過大


關鍵差異與特點


X電容和Y電容雖然都是安規電容,但在功能、連接位置和安全要求上存在明顯差異。


安規電容的放電和普通電容不一樣,普通電容在外部電源斷開后電荷會保留很長時間,如果用手觸摸就會被電到,而安規電容則沒這個問題。


作為安全電容之一的X電容,也要求必須取得安全檢測機構的認證。X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上。


Y電容除符合相應的電網電壓耐壓外,還要求這種電容器在電氣和機械性能方面有足夠的安全余量,避免在極端惡劣環境條件下出現擊穿短路現象。


04 安規電容的分類與技術標準


X電容的分類


根據IEC 60384-14標準,X電容按耐壓水平分為三類

  • X1電容:峰值脈沖電壓在2.5kV至4.0kV之間

  • X2電容:峰值脈沖電壓小于或等于2.5kV

  • X3電容:峰值脈沖電壓小于或等于1.2kV


Y電容的分類


Y電容按照額定電壓分為四個類別

  • Y1電容:額定電壓小于或等于500VAC

  • Y2電容:額定電壓小于或等于150VAC至300VAC

  • Y3電容:額定電壓小于或等于150VAC至250VAC

  • Y4電容:額定電壓小于150VAC


國際安全標準


安規電容必須符合國際安全標準,包括歐洲的EN 60384-14、美國的UL 60384-14、加拿大的CAN/CSA-E60384-14和中國的CQC(GB/T 6346.14-2015或IEC 60384-14) 等。


在認證過程中,執行的兩項關鍵測試是脈沖和耐久性測試。電容器必須能夠承受十次交替極性的脈沖,然后進行1000小時的耐久交流壽命測試。


05 X電容與Y電容在電路中的應用設計


典型電路配置


在交流電源輸入端,通常需要增加3個安全電容來抑制EMI傳導干擾。完整的EMI濾波電路由X電容、Y電容和共模扼流圈組成


注重品質的電源往往會加入兩級EMI濾波電路設計。一般而言,一級EMI濾波電路位于電源插座處,另一級位于電源的PCB板上。


X電容的設計要點


X電容由于連接的位置關鍵,需要符合相關安全標準。X電容的容值允許比Y電容的容值大,但此時必須在X電容的兩端并聯一個安全電阻


這一電阻用于防止電源線拔插時,由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鐘內,電源線插頭兩端帶電的電壓必須小于原來額定工作電壓的30%。


通常,X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。


Y電容的設計要點


由于Y電容連接的位置比較關鍵,必須符合相關安全標準,以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。


一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA;工作在溫帶機器,要求對地漏電電流不能超過0.35mA。因此,Y電容的總容量一般都不能超過4700pF(472)。


Y電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。它們的直流耐壓實際高達5000V以上


06 隔離電源EMC設計實用技巧


浪涌防護設計


電源模塊在實際應用中,工程師們經常使用浪涌防護電路來確保EMC性能,保證系統的穩定性。浪涌電壓的來源有多種,比如:雷擊、短路故障、設備頻繁開機等。


為提高輸入級的浪涌防護能力,在外圍增加了壓敏電阻和TVS管。正確的接法一般是在兩個MOV或是MOV和TVS之間接一個電感或電阻,將防護器件分隔成兩級。


在MOV和TVS之間加一個電阻,可以防止TVS先導通到損壞。在選取電阻的時候要考慮電阻的功耗,以免電阻先損壞;同時可以并聯電容,吸收能量,提高抗浪涌能力。


PCB布局與接地技術


PCB設計在模塊電源產品開發過程中是作為最重要的環節之一來對待,它要考慮散熱設計、EMC設計、干擾設計和生產工藝設計等等。


在設計中,為減小引線電感,最好使用 “多層低感復合母排” 裝置,能將回路電感降低到足夠小,達到10nH級,從而減小高頻逆變回路電磁干擾。


控制功率和數據信號通過隔離柵時,會產生電磁干擾(EMI)。這些輻射發射(RE)會對其他電子系統和網絡的性能產生負面影響。


創新抑制技術


傳統的EMI抑制方法包括使用分立式電容或嵌入式旁路電容,但這些方法會增加成本和設計復雜性。


一種創新的方法是采用集成隔離電源組件,如ADI公司的ADuM5020/ADuM5028,這些組件包含降低芯片輻射發射的措施,無需在外部額外增加復雜的措施,即可確保通過系統級輻射發射測試。


ADuM5020采用16引腳寬體SOIC封裝,提供3V和5V兩種電源選項,以及3kV rms額定隔離,能夠跨隔離柵提供500mW功率。


為了減少輻射發射,ADuM5020/ADuM5028具有出色的線圈對稱性和線圈驅動電路,有助于將通過隔離柵的CM電流傳輸最小化。


擴頻技術也被用來降低某一特定頻率的噪聲濃度,并將輻射發射能量擴散到更廣泛的頻段。在次級端使用低價的鐵氧體磁珠會進一步減少輻射發射。


07 電磁兼容性測試與標準符合性


主要EMC測試項目


電磁兼容測試包括發射測試和抗擾度測試兩大類別。發射測試中包含傳導和輻射;而抗擾度測試中又包含靜電、脈沖群、浪涌等。


為提升用戶系統穩定性,ZLG致遠電子自主研發、生產的隔離電源模塊,全系列隔離DC-DC電源通過完整的EMC測試,靜電抗擾度高達4KV、浪涌抗擾度高達2KV。


國際標準要求


產品上市前,必須符合EMC規定。在工業、醫療、通信和消費環境中,輻射發射通常必須符合CISPR 11/EN55011、CISPR22/EN 55022或FCC Part15標準。


各個標準下,設備被進一步分類:A類用在工業應用和非住宅區的設備;B類用在住宅環境中的設備。


由于B類限制覆蓋的是住宅環境,這種環境中的產品更有可能彼此非常接近,因此更加嚴格(比A類低10dB之多),以免引起干擾問題


設計驗證與優化


對于帶隔離的電路設計,一個重要的步驟是跨隔離柵傳輸功率,并緩解產生的輻射發射。


據報道,50%的產品首次EMC測試都以失敗告終。這可能是因為缺乏相關知識,且未能在產品設計階段的早期應用EMC設計技術。


如果在功能設計完成之前一直忽略EMC問題,通常會帶來耗費時間且代價高昂的挑戰。想要最大限度地縮短設計時間和降低項目成本,在項目開始時就進行EMC設計是至關重要的

在現代電子設備中,優化X電容和Y電容的設計不再是一個可選項目,而是滿足電磁兼容標準的必要條件。有研究表明,良好的安規電容設計可以將電源產品的電磁干擾降低20-30dB,大幅提高產品通過EMC認證的成功率。


對工程師而言,掌握X電容和Y電容的正確應用,就如同為產品獲得了通往市場的通行證。隨著電子產品密度不斷增加和電磁環境日益復雜,這些看似簡單的元件將在未來電子設備設計中扮演更加關鍵的角色。
