寬禁帶半導體賦能:GaN射頻放大器的應用前景

發布時間:2025-11-10 責任編輯:lina

【導讀】射頻功率放大器(PA)作為無線系統的核心部件,其性能直接影響整個通信鏈路的可靠性。隨著5G NR和毫米波技術的普及,現代PA面臨三大核心挑戰:效率與線性度的平衡、熱管理優化,以及寬帶匹配的實現。


射頻功率放大器的核心挑戰與技術演進


射頻功率放大器(PA)作為無線系統的核心部件,其性能直接影響整個通信鏈路的可靠性。隨著5G NR和毫米波技術的普及,現代PA面臨三大核心挑戰:效率與線性度的平衡、熱管理優化,以及寬帶匹配的實現。


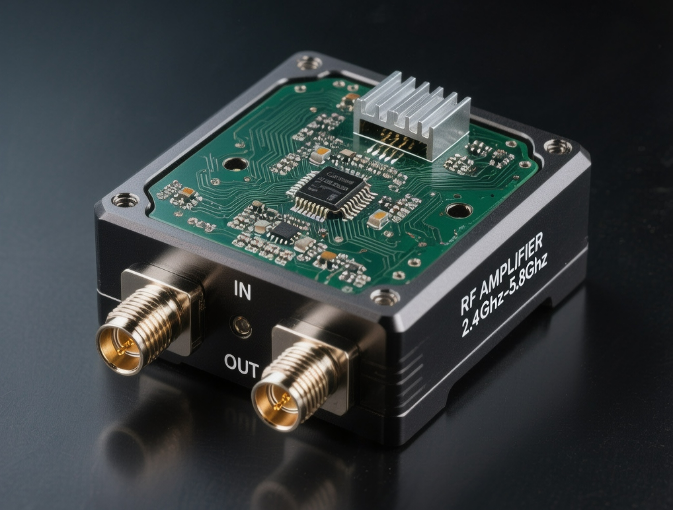

寬禁帶半導體賦能:GaN射頻放大器的應用前景


以Qorvo的QPA3908 GaN放大器為例,在3.5GHz 5G基站應用中,其飽和輸出功率達46dBm,但在平均輸出功率回退6dB以保證線性度時,傳統Doherty架構的效率會從55%驟降至35%。這揭示了效率與線性度之間的固有矛盾。

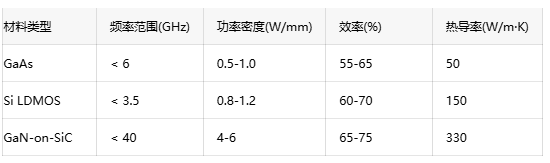

表1:不同半導體材料的射頻PA性能對比


寬禁帶半導體賦能:GaN射頻放大器的應用前景


高效率架構:Doherty與Envelope Tracking技術剖析


1. 先進Doherty架構

  • 非對稱功率分配:主放大器與輔助放大器的功率比優化為1:1.5,在6dB回退點時效率仍保持42%

  • 相位對齊技術:采用λ/4傳輸線配合RC相位補償網絡,將載波與峰值路徑的相位誤差控制在±3°以內

  • 寬帶適配改進:通過三路Doherty設計(如MACOM的MAAP-011232),在3.3-3.8GHz頻段內效率波動<5%

2. 包絡追蹤(ET)技術

  • 在5G 100MHz帶寬信號下,GaN PA結合ADI的ADP1046電源調制器,效率提升至40.2%(相比固定電源的28%)

  • 采用混合降壓-升壓架構,支持28V瞬態響應(<2μs),滿足5G NR的PAPR(13dB)需求

線性化技術:數字預失真(DPD)的實現與優化


現代宏基站PA要求ACPR低于-50dBc,這需依靠高性能DPD技術:

  • 內存多項式模型:采用7階非線性、3階記憶深度的參數體系,將鄰道泄漏比改善15dB

  • 自適應算法:基于Xilinx Zynq UltraScale+ RFSoC的平臺,實現每幀實時系數更新

  • 閉環校準:通過定向耦合器采樣輸出,反饋至DPD處理器,溫度漂移補償達±0.5dB

實測數據顯示,NXP的AFSC-040225G04-GaN放大器在應用DPD后,EVM從8.2%改善至1.5%,完全滿足5G 64QAM調制要求。

熱管理與可靠性設計


GaN PA的功率密度可達4-6W/mm,但結溫每升高10℃,器件壽命減半:

  • 熱界面材料優化:采用導熱相變材料(如Laird Tput506),熱阻降至0.3℃·cm2/W

  • 微通道液冷:在800W/m·K導熱系數的SiC襯底上集成銅微管道,散熱能力達300W/cm2

  • 結溫監控:內置肖特基二極管作為溫度傳感器,精度±3℃

5G毫米波PA的集成化趨勢


1. 相控陣集成

  • Analog Devices的ADMV4828在28GHz頻段集成16個PA通道,EIRP達42dBm

  • 采用硅基氮化鎵(GaN-on-Si) 工藝,成本較GaN-on-SiC降低40%

2. 封裝天線(AiP)技術

  • 在7×7mm BGA封裝內集成PA、LNA和相位偏移器,插損<3dB

  • 波束掃描范圍±60°,適用于5G用戶設備

測試與驗證方法


1. 非線性特性表征

  • 使用Keysight PNA-X進行雙音測試,三階交調截點(OIP3)需高于P1dB 10-15dB

  • 采用調制信號(如5G NR 100MHz)測試動態EVM,要求<3%

2. 負載牽引系統

  • 通過Maury MT2000測量Smith圓圖上的等功率輪廓,優化輸出匹配網絡

  • 在2:1 VSWR失配條件下,確保PA穩定不振蕩

典型應用場景性能指標

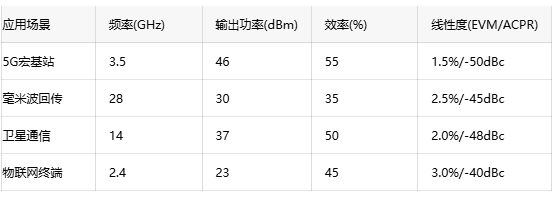

表2:不同應用場景的射頻PA關鍵參數


寬禁帶半導體賦能:GaN射頻放大器的應用前景


設計建議與未來展望

  1. 材料選擇

    • 6GHz以下優先考慮GaN-on-SiC,平衡性能與成本

    • 毫米波頻段探索GaN-on-Si與SOI CMOS的異構集成

  2. 架構創新

    • 研究逆Doherty架構,進一步提升小信號效率

    • 開發可重構智能表面(RIS) 輔助的分布式PA系統

  3. 智能化演進

    • 基于機器學習的環境自適應DPD,減少30%校準時間

    • 數字孿生技術在PA壽命預測中的應用


結語


射頻放大器技術正經歷從單一性能優化向系統級協同設計的轉變。通過寬禁帶半導體、先進架構與智能算法的融合,下一代PA將在效率、線性度和集成度上實現同步突破,為6G太赫茲通信奠定堅實基礎。
