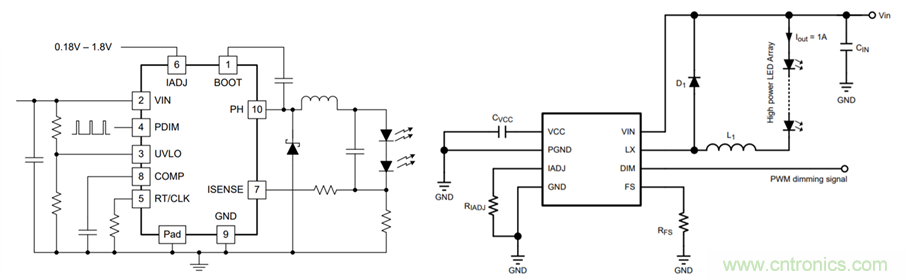

【導讀】在低壓調光應用領域,通常會采用Buck降壓調光驅動器,具有高效率、高集成度和低成本等優勢。對于Buck降壓調光驅動器,存在High-side Buck和Floating Buck兩種輸出拓?fù)?。如圖1所示,F(xiàn)loating Buck中,燈串和電源輸出并聯;High-side Buck中,燈串直接連接輸入,和濾波電感串聯。相比Floating Buck,High-side Buck對于燈串短路到地的工況,可以完成有效保護,可靠性更高。

圖1:High-side Buck 和Floating Buck拓?fù)?/div>
同時,在High-side Buck拓?fù)?,為了?qū)動高側的MOSFET,線路中存在BOOT電容。在每次二極管導通過程中,芯片內部路徑會對BOOT電容充電。在輸入和輸出壓差較低、調光頻率較低和調光占空比較低的條件下,二極管的導通時間較短,BOOT電容能量衰減較快,會觸發BOOT電容欠壓保護,造成驅動光源閃爍。解決由于BOOT電容欠壓造成的閃爍問題,可以選擇增大輸入輸出壓差、增大調光頻率和更換Floating Buck調光拓?fù)洹?/div>

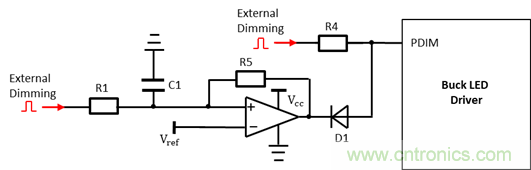

一個可行的方式是,在調光占空比較低的條件下,封鎖驅動器輸出,如圖2所示。

圖2:一種在低調光占空比下封鎖輸出的方法
在外部調光信號占空比大于設定值時,滯環回比較器輸出為高,使能驅動器輸出;在外部調光信號占空比大于設定值,滯環比較器輸出為低,封鎖驅動器輸出。其中,滯環比較器的上閾值和下閾值如如下所示。


圖3:滯環比較器的開關特性
同時,需要合理地設置低通濾波器的截止頻率,此處設置為三分之一倍的調光頻率
本文針對High-side Buck,在低壓差、低調光頻率和低調光占空下的閃爍問題,提出一個基于占空比的關斷的方案,可有效解決此應用問題。
