【導讀】是不是很多時候由于時間緊，人慌張就直接出門，忘記了燃?xì)鉅t煮著水，太陽能上著水，開著電視，亮著電燈；忘記帶鑰匙、手機等等東西，然后會發生一系列不愉快的經歷呢？本文為大家介紹一種電路設計，可以幫你提醒，很好的解決這些問題。
燃?xì)鉅t煮著水，太陽能上著水，開著電視，亮著電燈；忘記帶鑰匙、手機…匆匆出門時很容易發生類似事情，出門提示器則能幫您較好地解決以上問題。

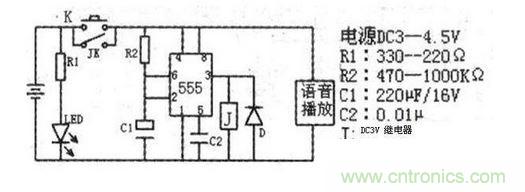

本裝置包括延遲斷電及語音播放兩部分。延遲斷電以555電路為核心構成。當按下開關K時，555集成塊供電，②腳被觸發，③腳輸出約3V電壓，繼電器得電，JK接通，形成自鎖狀態，為語音播放部分供電。隨著電容C1充電電壓升高，約3分鐘延遲后，⑥腳被觸發，輸出狀態翻轉，繼電器斷電釋放，語音播放部分?jǐn)嚯娡Ｖ构ぷ?。LED為供電狀態指示，K開關可用門鈴按鈕。
語音播放可用普通的MP3．需外加一級功放用于驅動揚聲器(8Ω小型動圈式)，也可用MP3播放音箱，根據需要錄制內容，比如：請檢查煤氣、太陽能供水，別忘帶鑰匙…。
本裝置原理簡單，但制作要講究。做成工藝品或與鑰匙盒集成一體，放于出門時易發現的地方，只要養成習慣，出門時按一下開關按鈕，問題即可解決。
