【導讀】本文為大家分享的是一款比較實用的電路設計，教你如何巧妙的將電容器變成變壓器。有詳細的電路分析，給大家參考學習！

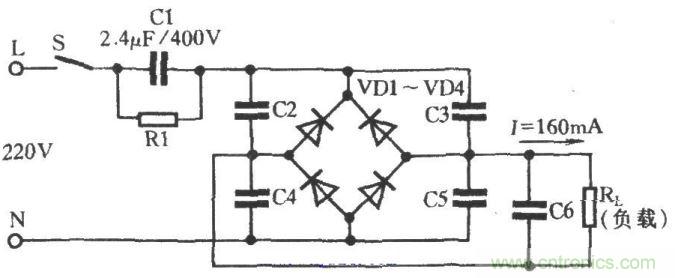

如圖是用電容器代替常用的變壓器，將市電220V降至整流器所需要的交流低電壓電路。在電路中主要由電容器C1降壓，耐壓值為400V；C1的電容量依據輸出電流確定。在220V／50Hz條件下，電容器C1的取值與輸出電流按下式估算: C=15I 式中：I為輸出電流，單位為A；C的單位為μF。 元件選擇：C1可用紙介金屬膜電容器或紙介油浸電容器，耐壓為400V。為了避免電源斷開C1上仍有電荷，所以在C1兩端跨接了一只1MΩ的泄放電阻R1。電容器C2、C3、C4、C5均為消除調制交流聲和其他高頻干擾而設置的。C6為濾波電容器，RL為負載電阻器。
