光敏電阻從原理到國產替代的全面透視與選型指南

發布時間:2025-05-20 責任編輯:lina

【導讀】光敏電阻(Photoresistor/LDR)是一種基于光電導效應的半導體器件,其電阻值隨入射光強度變化而改變。核心材料為硫化鎘(CdS)、硒化鎘(CdSe)等半導體,通過光照激發載流子(電子-空穴對),降低材料電阻值。無光照時,暗電阻可達1.5MΩ;強光照下,亮電阻可低至1kΩ以下。


一、定義與核心原理


光敏電阻從原理到國產替代的全面透視與選型指南


定義:
光敏電阻(Photoresistor/LDR)是一種基于光電導效應的半導體器件,其電阻值隨入射光強度變化而改變。核心材料為硫化鎘(CdS)、硒化鎘(CdSe)等半導體,通過光照激發載流子(電子-空穴對),降低材料電阻值。無光照時,暗電阻可達1.5MΩ;強光照下,亮電阻可低至1kΩ以下。


結構原理:


光敏電阻由光敏層(如CdS薄膜)、梳狀電極(增大受光面積)及防潮封裝組成。光敏層吸收光子后,電子躍遷至導帶,導電性增強,阻值下降。封裝設計(如環氧樹脂或金屬管帽)可抵御濕氣侵蝕,確保長期穩定性。


二、性能優勢與技術參數


核心優勢:

1. 低成本:材料工藝簡單,單價低至0.1元(0603封裝);

2. 寬光譜響應:可見光敏感型(400–760nm)適配多數光控場景;

3. 高靈敏度:暗/亮電阻比達1500:1,適用于微弱光信號檢測;

4. 環境適應性:工作溫度范圍-30℃~+70℃,部分工業級型號可擴展至-55℃~+100℃。

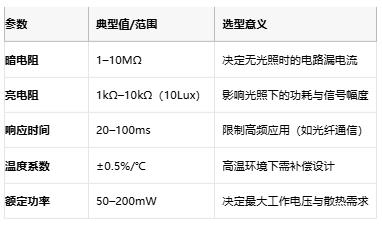

關鍵參數:


光敏電阻從原理到國產替代的全面透視與選型指南


三、應用場景與典型案例

1. 環境照明控制:

● 智能路燈:光敏電阻檢測環境照度,觸發開關動作,節能效率提升30%;

● 顯示屏背光調節:手機、電視根據環境光自動調整亮度,降低功耗。


2. 工業檢測與安全:

● 光電傳感器:流水線物體計數,響應時間<50ms,精度>99%;

● 安防系統:門窗光幕報警,暗電阻突變觸發警報。


3. 新能源與醫療:

● 太陽能追蹤:多光敏電阻陣列比較光照強度,優化光伏板角度;

● 血氧監測:紅外光敏電阻(如PbS型)檢測血紅蛋白吸光度,精度±2%。


4. 消費電子:

● 智能家居:聯動窗簾、燈光,實現“日出模式”自動化;

● 玩具與教育套件:低成本方案適配學生實驗。

四、成本模型與選型策略


成本結構:

● 材料占比:硫化鎘基材成本占50%,電極(金/銦)占30%;

● 封裝工藝:環氧樹脂封裝成本比金屬封裝低40%,但耐溫性差。


選型決策樹:

1. 光譜匹配:

● 可見光控制(如照明):CdS型(峰值540nm);

● 紅外檢測(如遙控):PbS型(響應至3000nm)。


2. 環境耐受性:

● 高溫/高濕場景:選擇金屬封裝+寬溫型號(如GL3516,-55℃~+125℃);

● 消費電子:0603環氧樹脂封裝,成本<0.5元。


2. 響應速度:

●低速場景(如路燈):響應時間100ms足夠;

●高速需求(如光通信):需光敏二極管替代。

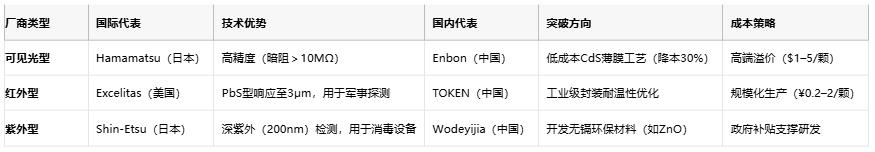

五、國際與國內頭部廠商對比


光敏電阻從原理到國產替代的全面透視與選型指南


市場份額(2024年數據):

● 國際廠商:Hamamatsu、Excelitas、Shin-Etsu合計占全球市場55%;

● 國內廠商:Enbon、TOKEN等占據中國市場48%,主要替代中低端產品。

六、未來趨勢與國產化路徑

1. 材料革新:

● 環保替代:開發無鎘材料(如ZnO基),應對歐盟RoHS指令;

● 寬光譜響應:石墨烯復合薄膜,覆蓋紫外-可見-紅外全波段。


2. 集成化與智能化:

● 內置ADC:光敏電阻+模數轉換芯片,直接輸出數字信號(如Enbon ED系列);

● IoT適配:低功耗藍牙模塊集成,實現無線光控網絡。


3. 車規級突破:

● AEC-Q103認證:耐振動、高溫循環測試,切入汽車氛圍燈控制市場;

● 與比亞迪、蔚來合作開發車用光傳感器模塊。


結語


光敏電阻憑借低成本、寬適應性,在智能照明、工業檢測等領域持續滲透。國際廠商主導高端市場(如紅外/紫外型),而國內企業通過材料優化與規模化生產,已實現中低端替代。未來,環保材料與智能化集成將成為競爭焦點,國產廠商需突破車規認證與高端光譜檢測技術,方能與國際巨頭全面抗衡。選型時,工程師需在光譜匹配、環境耐受性及成本間精準平衡,結合國產替代進程優化供應鏈韌性。
