在過去三十年間，許許多多的光連接器花開花落，如同曇花一現。而小型化光纖連接器則使得當今的選擇過程變得簡單。在此提供了選擇小型化光纖連接器(SFF，SMALL FORM FACTOR OPTICAL CONNECTORS)的幾個訣竅。



在逐漸成熟的市場上，全勝的贏家擁有出色的技術，并且也在推動著競爭性技術的不斷發展。而在光纖互連市場上，這一情況便出現在小形狀系數光連接器領域。在過去三十年間，許許多多的光連接器花開花落，如同曇花一現，而 LC 和 MTP*/MPO 互連系統則脫穎而出，成為明顯的領先者，在全球范圍內使用戶、系統設計人員以及光學組件和收發器設計人員成為受益者。

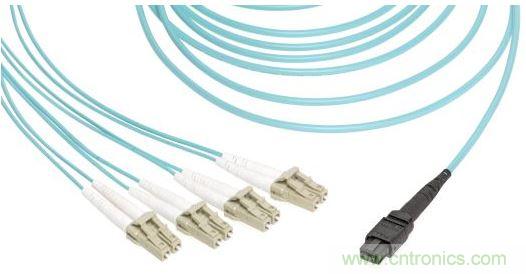

Molex 的 MTP 至 LC 8 光纖多模多芯軟光纜通過兩種領先的光連接器接口展示出在密度上的不同之處



LC 連接器可以提供基于陶瓷套管連接器的最優的性能與易用性。MTP/MPO 互連接口在光學性能與光纖端口集中度之間做出了一定的平衡，具有最佳的密度。盡管原有的 SC 連接器適用于密度較低的接插面板與光模塊，F(xiàn)C 連接器則設計用于更加魯棒的測試設備環境。在大多數應用中，鑒于 LC 和 MTP/MPO 連接器的明顯優勢，ST、SC 和 FC 連接器的使用量正在下降。



LC 互連系統可以支持多種光纜直徑、應變釋放靴或者限彎器。拉片可以幫助 LC 達到最大的接插面板密度，同時保持其易用性。對于單模應用來說，APC（角拋光）版本有助于實現絕佳的背向反射性能。LC 連接器可選裝六位旋轉套管調諧功能，在需要時可以提供最低的插入損耗性能。



盡管需要越來越高的光纖密度，解決方案通常要求從基于陶瓷套管的連接器直接過渡到精密塑模、基于 MT 多光纖套管的連接器。這就使得情況愈發復雜。現在讓我們后退一步，解釋一下術語：



● MT 套管 – 精密塑模套管可支持 2 至 72 條光纖，用作 MTP/MPO 連接器的光纖對中元件



● 導銷 – MT 套管所利用的銷孔對中機構的一個組成部分，可在兩個配對的 MT 套管之間為多條光纖提供精密對中 功能



● MPO 連接器 – 行業標準的多光纖矩形推拉式連接器接口，在公端側（有導銷）/母端側（無導銷）配置中可容納 MT 套管



● MTP 連接器 – 特定于供應商并具有商標版本的 MPO 連接器接口，特別是在與光模塊配對后，可改善光接口的光學性能與機械性能



根據光線數與具體應用，MTP/MPO 接口可以支持具有不同光纖數、光纜構造以及光纜外徑的多模和單模光纖。接口的光學性能來自于 MT 套管的精密塑模工藝以及玻璃光纖的拋光工藝，這兩種工藝在過去幾年間都得到了很大程度的改進。單模 MT 套管經過角拋光處理，改進了回波損耗性能，而多模套管則經 PC（平面）拋光處理。對于使用特定光模塊的 MTP/MPO，例如 QSFP（八條功能光纖，四條中心光纖未使用）或 CXP（24 條光纖），存在著一系列標準來推動著光纖數的增長。新標準將對 16 和 32 光纖的版本做出定義。



與基于 LC 陶瓷套管的連接器相比，MTP/MPO 技術在每光纖端口數的層次上顯著改進了密度。然而，這要求設計人員、安裝商與最終用戶對光纖的管理進行細致的評估，從而在光纜基礎設施的壽命期間進行移動、添加與更改。
